Zawieszenie klasyka — sworznie, smarowniczki i geometria sprzed ery McPhersona

Zawieszenie w samochodach klasycznych: sworznie zwrotnicy, smarowniczki, resory piórowe i geometria. Jak rozpoznać zużycie, co zrobić samemu i czego oczekiwać po wizycie w warsztacie.

Wjazd na parking zlotu klasyków. Fiat 125p toczy się po kostce brukowej i przy każdej nierówności z przodu dobiegają suche, metaliczne stuki. Właściciel wzrusza ramionami — „zawsze tak robi". Tyle że rok temu nie robiło. A za pół roku może przestać skręcać.

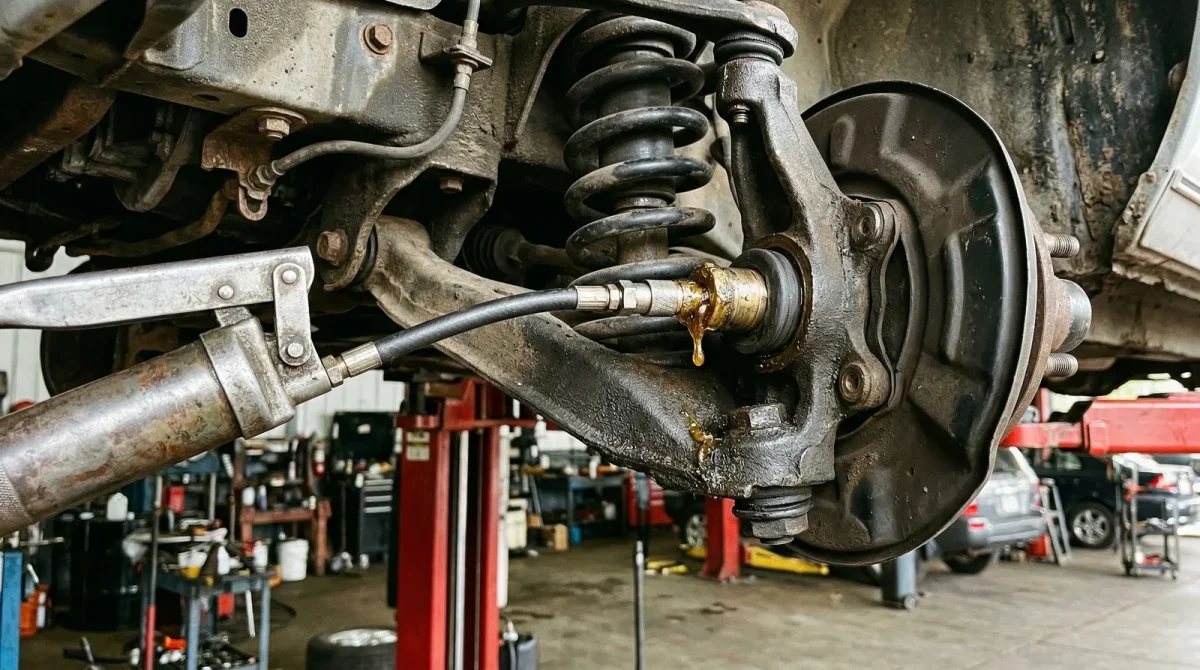

Smarowniczka na zwrotnicy klasyka — smarowanie praską

Dlaczego zawieszenie klasyka to zupełnie inny świat

Współczesne auto ma kolumny McPhersona, przeguby kulowe w szczelnych osłonach, tuleje gumowo-metalowe obliczone na sto pięćdziesiąt tysięcy kilometrów i amortyzatory gazowe z fabryczną gwarancją. Klasyk nie ma nic z tego.

Samochody z lat sześćdziesiątych i siedemdziesiątych mają sworznie zwrotnicy zamiast przegubów kulowych. Resory piórowe zamiast sprężyn śrubowych. Amortyzatory dźwigniowe zamiast teleskopowych. I coś, czego nie ma żaden nowy samochód — smarowniczki. Małe kalamitki na przegubach, przez które trzeba regularnie wtłaczać smar praską. Kto tego nie robi, ten słucha stuków.

Problem z zawieszeniem klasyka polega na tym, że zużywa się powoli. Nie budzi cię rano awarią jak elektryka. Nie zostawia kałuży pod autem jak hamulce. Po prostu z miesiąca na miesiąc auto coraz bardziej stuka, coraz dziwniej się prowadzi, coraz bardziej zjada opony. Właściciel się przyzwyczaja. Aż pewnego dnia mechanik patrzy na zwrotnicę i mówi: „Panie, tu jest centymetr luzu."

Jak rozpoznać, że zawieszenie prosi o uwagę

Stuki na nierównościach. Suchy, metaliczny klekot przy przejeżdżaniu przez garby i dziury. Jedno stuknięcie na każdą nierówność — to najczęściej zużyte sworznie zwrotnicy albo tuleje wahacza. Dwa szybkie stuki — luźny łącznik stabilizatora. Głuchy łomot — amortyzator, który odrywa się od mocowania.

Auto pływa po prostej. Jedziesz prosto, a samochód leniwie kołysze się na boki. Musisz ciągle korygować kierownicę. Amortyzatory nie tłumią drgań sprężyn i auto buja się jak łódź. Typowe dla klasyków z oryginalnymi amortyzatorami po czterdziestu latach.

Nierównomierne zużycie opon. Opona zjedzona na wewnętrznej krawędzi — za dużo zbieżności ujemnej. Na zewnętrznej — za dużo dodatniej. Piłowanie (zęby na bieżniku wyczuwalne dłonią) — źle ustawiona zbieżność. Każdy z tych objawów mówi geometrowi coś innego. Ale tobie mówi jedno: jedź do warsztatu.

Piszczenie na zakrętach. Nie od opon — od zawieszenia. Suchy, skrzypiący dźwięk przy skręcaniu to sworznie zwrotnicy bez smaru. W Wołdze M21 czy Warszawie prawdziwe sworznie zwrotnicy (kingpiny) mają smarowniczki, przez które trzeba regularnie tłoczyć smar. W Fiacie 125p i Mercedesie W114 to już smarowane przeguby kulowe — ale też z kalamitkami do przesmarowania. Jeśli tego nie robisz, metal pracuje po suchemu. Najpierw skrzypi, potem się zaciera.

Nadmierne przechyły. Auto przechyla się na zakręcie jak żaglówka na wietrze. Pasażer z przodu łapie się klamki. Przyczyna: zużyte amortyzatory, osiadłe sprężyny albo jedno i drugie. W klasyku z resorami piórowymi dochodzi trzecia opcja — resory straciły krzywiznę i zwisają płasko jak deska.

Sworznie zwrotnicy — zapomniana sztuka smarowania

To największa różnica między zawieszeniem klasyka a współczesnego auta. Samochody produkowane do końca lat sześćdziesiątych — a w przypadku niektórych konstrukcji jeszcze w siedemdziesiątych — mają sworznie zwrotnicy zamiast przegubów kulowych.

Sworzeń to stalowy bolec, na którym obraca się zwrotnica. Przegub kulowy jest hermetycznie zamknięty i smarowany na cały okres eksploatacji. Sworzeń — nie. Sworzeń potrzebuje smaru z zewnątrz, regularnie, co kilka tysięcy kilometrów. Do tego służy smarowniczka: maleńki mosiężny zawór z kulką, zamontowany na zwrotnicy. Przykładasz końcówkę praski smarowniczej, ściskasz uchwyt — i smar wchodzi do przegubu.

Praską smarowniczą. Tak, to jest narzędzie, które trzeba mieć. Kosztuje sześćdziesiąt–sto złotych, wygląda jak pistolet z rurką i towarzyszy właścicielom klasyków od stu lat. Nowe samochody nie mają smarowniczek — więc nowi właściciele klasyków nie wiedzą, że coś takiego istnieje.

Gdzie szukać smarowniczek? Na zwrotnicach przednich — po dwie na stronę, górna i dolna. Na końcówkach drążków kierowniczych. Na przegubach wału napędowego (w autach z napędem na tył). W Fiacie 125p jest ich kilkanaście. W Mercedesie W114 — podobnie. Instrukcja obsługi, jeśli ją masz, zawiera mapę punktów smarowania. Jeśli nie masz — szukaj na forach klubowych. Każdy model ma swoją mapę.

Zaniedbany sworzeń najpierw skrzypi, potem stuka, na końcu się zaciera. Zacieranie oznacza wymianę — sworznia, tulei, czasem całej zwrotnicy. To już nie jest sto złotych za smar, tylko kilkaset za części i kilka godzin pracy. Morał: smaruj co pięć tysięcy kilometrów. Piętnaście minut pod autem raz na sezon.

Resory piórowe — sprężyny, które pamiętają Gierka

Fiat 125p, Fiat 1500, Wołga, Warszawa, wiele brytyjskich i amerykańskich klasyków — tylne zawieszenie oparte na resorach piórowych. Pakiet stalowych listew ułożonych jedna na drugiej, ściągniętych śrubami, zamontowany wzdłuż osi podłużnej samochodu.

Resor piórowy działa jak sprężyna i jednocześnie jako wahacz — prowadzi oś tylną i amortyzuje nierówności. Prosta, wytrzymała konstrukcja, która wytrzymuje dekady. Ale nie wieczność.

Po czterdziestu latach listwy tracą sprężystość. Resor osiada — auto stoi niżej z tyłu niż powinno. Bagażnik zaczyna ocierać o opony na większych garbach. Między listwami gromadzi się piasek i wilgoć, korozja osłabia przekrój. A tuleje gumowe, w których resor jest zamocowany do nadwozia, pękają i kruszeją.

Regeneracja resorów to rzemiosło, które jeszcze istnieje w Polsce. Specjalista rozbiera pakiet, prostuje listwy, wymienia złamane, hartuje ponownie i składa z nowymi tulejami. Kosztuje to mniej niż nowe resory (jeśli w ogóle są dostępne) i przywraca oryginalne parametry. Warto zapytać na forach klubowych o sprawdzoną reszornię w okolicy.

Amortyzatory — dźwigniowe, teleskopowe i pytanie o wymianę

Starsze klasyki mają amortyzatory dźwigniowe — zamontowane bezpośrednio na nadwoziu, działające przez dźwignię. Spotykasz je w przedwojennych Mercedesach, Morrisach, MG i niektórych Jaguarach. Są naprawialne — specjalistyczne firmy je regenerują — ale ich skuteczność nie dorównuje współczesnym teleskopowym.

Pytanie, które zadaje sobie każdy właściciel: czy zamienić na teleskopowe? Odpowiedź zależy od tego, jak jeździsz. Jeśli auto wyjeżdża trzy razy w roku na zlot i toczy się po mieście z prędkością pieszego — oryginalne amortyzatory wystarczą. Jeśli regularnie pokonujesz trasy krajowe i chcesz czuć się bezpiecznie na autostradzie — przejście na teleskopowe to rozsądna decyzja.

Dla wielu popularnych klasyków istnieją gotowe zestawy konwersyjne. Firma Koni produkuje amortyzatory regulowane dla klasyków — w tym dla Fiata 125p, BMW E21 i wielu innych. Bilstein ma linię dla Mercedesów W114/W115 i W123. Te firmy znają specyfikę starych zawieszeń i ich amortyzatory pasują bez przeróbek.

Test amortyzatorów w garażu: naciśnij mocno na narożnik auta i puść. Samochód powinien wrócić do poziomu i zatrzymać się. Jeśli kołysze się dwa-trzy razy — amortyzatory do wymiany. Jeśli w ogóle nie reaguje na nacisk — sprężyny osiadły tak bardzo, że test nic nie pokaże. Wtedy jedź do warsztatu.

Tylne zawieszenie — nie każdy klasyk jest taki sam

Tylne zawieszenie klasyków to osobny rozdział, bo konstrukcje różnią się diametralnie.

Sztywna oś (live axle). Fiat 125p, Ford Escort z napędem na tył, Wołga M21, większość aut z napędem na tył. Most napędowy prowadzony resorami piórowymi lub wahaczami wleczonymi. Solidna, prosta konstrukcja. Główne punkty zużycia: tuleje wahacza, resory, amortyzatory.

Wahacze skośne. BMW E30, Mercedes W123, klasyczne Porsche 911. Niezależne zawieszenie tylne, w którym koło prowadzi wahacz osadzony ukośnie. Tuleje gumowo-metalowe w mocowaniach wahacza to typowy punkt zużycia — szczególnie w BMW E30, gdzie wymiana tulei tylnego wahacza to inicjacja każdego właściciela.

Belka skrętna. Golf I, Fiat Ritmo i większość przednionapędowych hatchbacków tamtej epoki. Poprzeczna belka, która skręca się przy pracy zawieszenia. Prosta i trwała — najczęściej wymiany domagają się tuleje mocowania belki.

Wahadło. Volkswagen Garbus, wczesne Porsche 356. Konstrukcja, w której tylne koła poruszają się po łuku — przy odbiciu koło pochyla się na zewnątrz, zmieniając kąt pochylenia. Przy agresywnej jeździe potrafi zaskoczyć nagłą nadsterownością. Jeśli masz Garbusa i lubisz szybkie zakręty — wiedz, z czym masz do czynienia.

Geometria kół — nie każdy warsztat to potrafi

Geometria zawieszenia w klasyku to nie jest dwudziestominutowa procedura na komputerowej maszynie, jak w serwisie nowych aut. To zupełnie inna sprawa.

Po pierwsze — specyfikacje. Kąt pochylenia koła, kąt wyprzedzenia zwrotnicy, zbieżność — każdy parametr ma wartość fabryczną, często inną niż we współczesnych autach. Zbieżność w Fiacie 125p to kilka milimetrów dodatniej — dokładną wartość podaje instrukcja. W BMW E30 — bliska zeru. W Mercedesie W123 — zależy od wersji zawieszenia. Warsztat musi znać te dane. Jeśli nie zna — zmień warsztat.

Po drugie — metoda pomiaru. Klasyki z lat sześćdziesiątych i siedemdziesiątych nie mają punktów referencyjnych dla nowoczesnych głowic laserowych. Doświadczony geometra używa metod tradycyjnych — sznurek, przymiar, poziomica — albo wie, jak zaadaptować nowoczesny sprzęt do starszego auta.

Po trzecie — regulacja. W nowoczesnym aucie geometrię reguluje się mimośrodami na śrubach. W klasyku z resorami piórowymi i sztywnymi osiami regulacja jest ograniczona — czasem do samej zbieżności. Kąt pochylenia koła wynika z geometrii zwrotnicy i jeśli jest nieprawidłowy, oznacza to zużyte sworznie lub odkształcone elementy.

Rada: szukaj warsztatu, który specjalizuje się w klasykach. Na forach klubowych każda marka ma swoją listę sprawdzonych geometrów. Jedno źle ustawione zawieszenie potrafi zeżreć komplet opon w pięć tysięcy kilometrów.

Co możesz zrobić sam

Smarowanie praską. Kup praskę smarowniczą i smar litowy (ŁT-43 lub wielozadaniowy). Podjedź autem na rampy lub podnieś na podnośniku. Znajdź wszystkie smarowniczki — na zwrotnicach, końcówkach drążków, przegubach wału. Nałóż końcówkę praski na smarowniczkę i pompuj, aż zobaczysz świeży smar wychodzący obok przegubu. Piętnaście minut, a sworznie będą ci wdzięczne na następne pięć tysięcy kilometrów.

Sprawdzenie luzów. Podnieś przód auta na podnośniku. Chwyć koło za górę i dół, potem za boki. Szarpnij. Jakikolwiek wyczuwalny luz to sygnał — zużyty sworzeń, przegub kulowy albo łożysko koła. Przy okazji poproś kogoś, żeby pokręcił kierownicą, a ty obserwuj drążki kierownicze. Luzy na przegubach zobaczysz gołym okiem.

Ocena amortyzatorów. Test kołysania — naciśnij narożnik i puść. Ale też obejrzyj amortyzatory od dołu. Mokra plama oleju na tłoczysku lub na obudowie to amortyzator, który traci uszczelnienie. Suchy amortyzator to dobry amortyzator.

Inspekcja tulei gumowych. Spójrz na tuleje wahacza, stabilizatora, łączników. Guma powinna być elastyczna i jednolita. Pęknięcia, rozwarstwienia, kawałki gumy na podłodze pod autem — wymiana. W BMW E30 tuleje tylnego wahacza pękają po stu pięćdziesięciu tysiącach — sprawdź, nawet jeśli auto jedzie „normalnie".

Stan resorów piórowych. Wejdź pod auto i obejrzyj resory. Pęknięta listwa jest widoczna gołym okiem — przesunięta na bok, odchylona od pakietu. Tuleje gumowe na końcach resoru powinny być całe. Jeśli guma rozsypuje się w palcach — czas na regenerację.

Co zrobić w trasie

Stuk przy każdej nierówności. Denerwujący, ale zazwyczaj niegroźny w pierwszych miesiącach. Zwolnij, omijaj dziury, jedź do warsztatu w rozsądnym tempie. Zużyty sworzeń czy tuleja nie zepsują się nagle — mają jeszcze margines. Ale nie jedź tak tygodniami.

Nagły trzask i zmiana zachowania auta. To poważna sytuacja. Jeśli coś głośno trzasnęło i samochód nagle ciągnie w jedną stronę, zaczyna dziwnie reagować na kierownicę albo stuka rytmicznie — zatrzymaj się natychmiast. Możliwe przyczyny: pęknięta sprężyna, oderwany drążek stabilizatora, złamana listwa resoru. Nie jedź dalej. Wezwij pomoc.

Nadmierne przechyły na zakrętach. Auto kładzie się jak motocykl przy każdym skręcie. Jedziesz dalej, ale ostrożnie. Unikaj ostrych zakrętów i gwałtownych manewrów. To zużyte amortyzatory i osiadłe sprężyny — nie zepsują się nagle, ale drastycznie wydłużają drogę hamowania i pogarszają stabilność. Na autostradzie jedź prawym pasem, w mieście — spokojnie.

Wibracje na kierownicy po najechaniu na dziurę. Jeśli po mocnym uderzeniu w dziurę kierownica zaczyna drgać przy określonej prędkości — mogłeś uszkodzić oponę, odkształcić felgę albo wyrwać ciężarek wyważający. Zatrzymaj się, obejrzyj koło. Jeśli opona nie jest wybrzuszona i felga wygląda prosto — jedź do wulkanizatora na wyważenie.

Czego się spodziewać w warsztacie

Oddajesz auto na „przegląd zawieszenia". Oto czego powinieneś oczekiwać — i na co uważać.

Właściwa diagnoza wymaga podnośnika. Mechanik, który ocenia zawieszenie klasyka bez wjechania na kanał lub podniesienia na podnośniku, nie diagnozuje — zgaduje. Luzy na sworzniach, przegubach i tulejach sprawdza się z odciążonym kołem, szarpiąc je w różnych kierunkach. Dobry warsztat pokaże ci, co znalazł.

Zapytaj, co dokładnie jest zużyte. „Zawieszenie do remontu" to nie diagnoza. Chcesz wiedzieć: czy to sworznie? Tuleje? Amortyzatory? Końcówki drążków? Każdy element to inna cena, inna praca, inny priorytet. Nie wszystko trzeba wymieniać naraz.

Priorytetyzuj. Jeśli mechanik wymienia pięć rzeczy naraz, zapytaj, co jest pilne, a co może poczekać. Luzy na sworzniach i drążkach kierowniczych to bezpieczeństwo — pilne. Osiadłe sprężyny to komfort — mogą poczekać miesiąc. Zużyte amortyzatory to coś pomiędzy — wydłużają drogę hamowania, ale nie odpadną w trasie.

Części oryginalne kontra zamienniki. Na popularne klasyki (Fiat 125p, BMW E30, Mercedes W123, VW Garbus) części zawieszenia są dostępne — zarówno oryginalne, jak i dobrej jakości zamienniki. Firmy takie jak Lemförder, Meyle czy TRW produkują elementy dla klasyków. Na mniej popularne modele — szukaj u specjalistycznych dostawców i na giełdach.

Geometria po wymianie. Każda wymiana elementów zawieszenia wymaga korekty geometrii. Jeśli warsztat wymienił sworznie, tuleje lub drążki kierownicze i oddaje auto bez sprawdzenia geometrii — wróć i poproś o wyjaśnienie. Nowe części z fabryczną geometrią nie gwarantują prawidłowych kątów po montażu.

Koszty orientacyjne. Wymiana sworzni zwrotnicy z tulejami: 400–800 zł za stronę. Wymiana tulei wahacza (BMW E30, tył): 300–600 zł za komplet. Nowe amortyzatory z przodu (para): 300–800 zł plus 200–400 zł robocizna. Regeneracja resorów piórowych: 400–800 zł za parę. Geometria kół: 150–300 zł. Kompletna regeneracja zawieszenia przedniego z geometrią to 2000–5000 zł — zależy od marki i stanu wyjściowego.

Zawieszenie nie jest wieczne — ale jest uczciwe

W odróżnieniu od korozji, która żre w ukryciu, i elektryki, która psuje się bez logiki, zawieszenie mówi wprost, że potrzebuje uwagi. Stuka, piszczy, kołysze, zjada opony. Trzeba tylko słuchać.

Raz na sezon — smarowanie praską i kontrola luzów. Raz na dwa lata — inspekcja tulei i amortyzatorów. Przy każdej wymianie opon — rzut oka na nierównomierne zużycie bieżnika. To nie jest dużo pracy. A w zamian dostajesz auto, które skręca tam, gdzie chcesz, hamuje prosto i nie zaskakuje na zakręcie.

Czterdziestoletnie zawieszenie z nasmarowanymi sworzniami i nowymi tulejami jeździ lepiej niż dziesięcioletnie zaniedbane. Klasyk nagradza tych, którzy o niego dbają. Trzeba tylko wiedzieć, gdzie sięgnąć praską.
